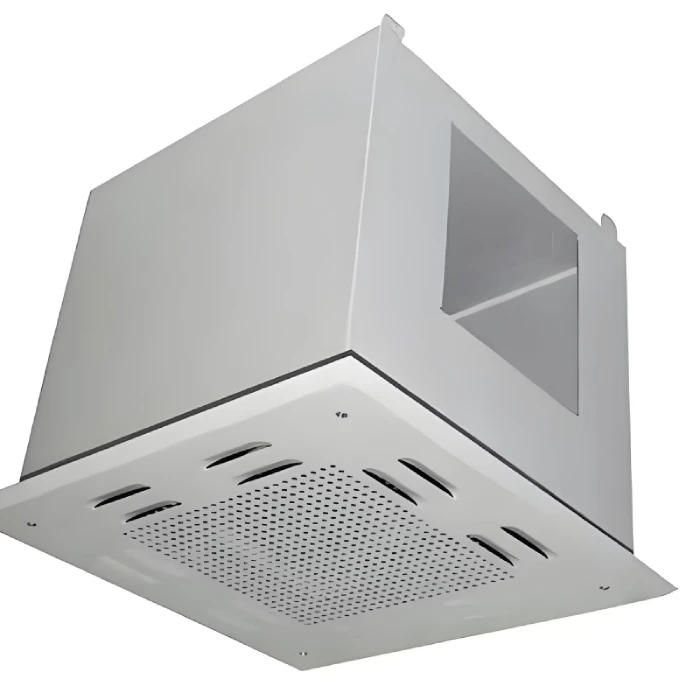

Outlet Udara Efisiensi Tinggi

1. Gambaran keseluruhan produk

Outlet Udara Efisiensi Tinggi, juga dikenal sebagai Outlet Udara HEPA, adalah perangkat pasokan udara terminal dalam sistem pemurnian HVAC ruang bersih. Dipasang di langit-langit ruang bersih, rumah filter efisiensi tinggi dan memberikan udara bersih yang dirawat secara seragam ke ruang bersih. Ini adalah salah satu komponen peralatan utama untuk menjaga tingkat kebersihan ruang bersih.

Outlet Udara Efisiensi Tinggi biasanya digunakan bersama dengan sistem saluran dan unit penanganan udara. Mereka cocok untuk lingkungan ruang bersih mulai dari ISO Kelas 5 hingga ISO Kelas 8 dan banyak digunakan dalam industri farmasi, bioteknologi, manufaktur elektronik, rumah sakit, dan pengolahan makanan.

2. Prinsip Kerja

Prinsip kerja Outlet Udara Efisiensi Tinggi didasarkan pada kombinasi pasokan udara terpusat dan penyaringan terminal.

Pertama, sumber pasokan udara. Unit penanganan udara pusat atau kipas menyediakan udara yang telah melewati filter efisiensi awal dan menengah. Udara ini dikirimkan ke setiap Outlet Udara Efisiensi Tinggi melalui saluran pasokan.

Kedua, filtrasi terminal. Udara memasuki Outlet Udara Efisiensi Tinggi dan melewati filter HEPA atau ULPA bawaan, di mana partikel udara, bakteri, debu, dan kontaminan lainnya ditangkap secara efisien.

Ketiga, Pasokan Udara Seragam. Udara bersih yang disaring melewati pelat difusor atau perangkat seragam aliran udara di outlet dan dikirimkan ke ruang bersih dengan kecepatan dan arah yang seragam, menciptakan pola aliran udara yang diperlukan.

Keempat, Pemeliharaan Diferensial Tekanan. Outlet Udara Efisiensi Tinggi bekerja sama dengan outlet udara kembali untuk membangun dan mempertahankan gradien diferensial tekanan yang diperlukan dalam ruang bersih, mencegah kontaminan bermigrasi dari daerah kebersihan yang lebih rendah ke daerah kebersihan yang lebih tinggi.

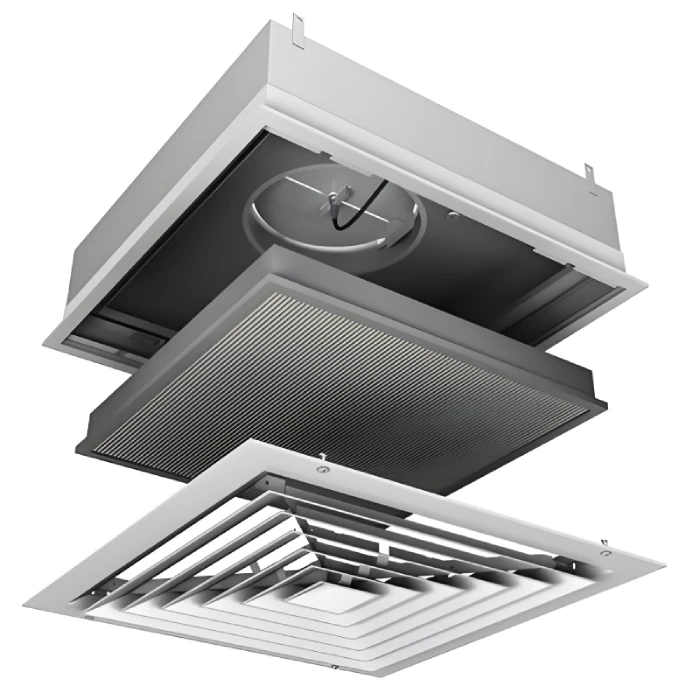

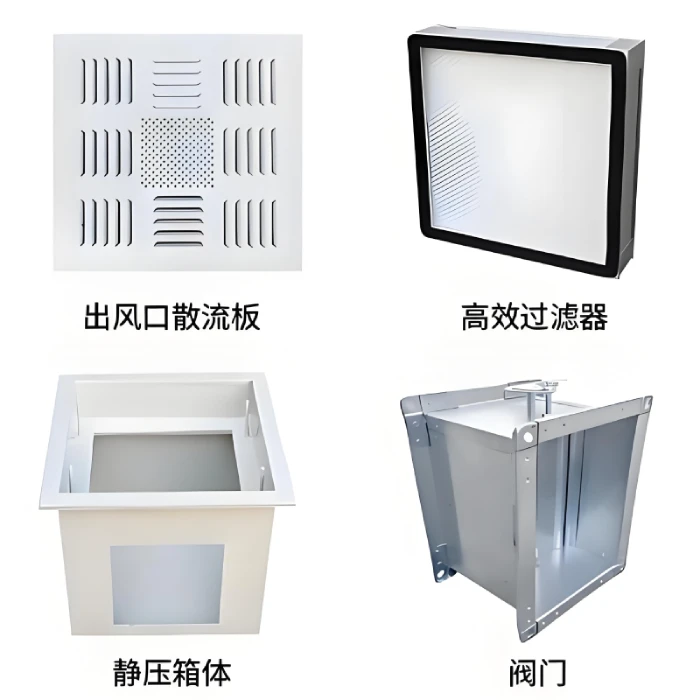

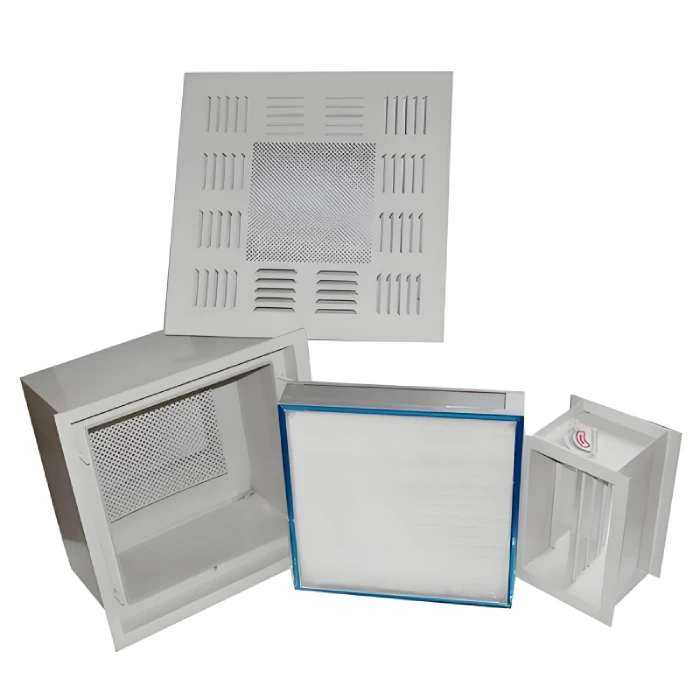

3. Struktur dan Komponen Produk

Outlet Udara Efisiensi Tinggi terdiri dari komponen inti berikut:

Perumahan: Diproduksi dari lembaran baja digulung dingin berkualitas tinggi atau lembaran stainless steel, dengan semprotan elektrostatik atau lapisan bubuk untuk ketahanan korosi yang baik dan penampilan estetika. Rumah ini dirancang untuk kedap udara.

Filter Efisiensi Tinggi: Komponen filtrasi inti, termasuk filter HEPA (efisiensi 99,97% atau lebih tinggi untuk partikel 0,3 mikron) dan filter ULPA (efisiensi 99,999% atau lebih tinggi untuk partikel 0,12 mikron). Filter dapat dari tipe terpisah atau mini-lipat.

Diffuser Plate: Dipasang di wajah outlet udara, biasanya terbuat dari paduan aluminium atau stainless steel, dengan lubang kecil atau slot yang didistribusikan secara seragam untuk memastikan distribusi udara yang disediakan.

Damper Kontrol Volume Udara: Dipasang di ujung masuk udara dari outlet, digunakan untuk menyesuaikan volume udara yang dikirimkan ke ruang bersih, memungkinkan penyesuaian tingkat perubahan udara dan diferensial tekanan berdasarkan persyaratan aktual.

Perangkat penyegelan: Termasuk gasket penyegelan antara perumahan dan langit-langit, dan strip penyegelan antara filter dan perumahan, memastikan sistem kedap udara.

Port Uji Diferensial Tekanan: Digunakan untuk menghubungkan pengukur tekanan, memfasilitasi pemantauan perubahan resistensi filter untuk menentukan kapan penggantian filter diperlukan.

Lapisan isolasi: Beberapa model memiliki lapisan isolasi di luar perumahan untuk mencegah kondensasi selama operasi AC.

4. Fitur dan Keuntungan

Pertama, Efisiensi Filtrasi Tinggi. Filter HEPA atau ULPA bawaan secara efisien menghilangkan partikel udara mikroskopis, memastikan kebersihan udara pasokan memenuhi persyaratan ruang bersih.

Kedua, distribusi udara yang seragam. Desain pelat diffusor yang dioptimalkan menyediakan pasokan udara yang seragam dan stabil, meminimalkan turbulensi dan zona mati, membantu menjaga kebersihan ruang bersih.

Ketiga, struktur yang kompak. Perumahan ini kompak, menempati ruang langit-langit minimal, cocok untuk bangunan dengan ruang overhead terbatas.

Keempat, Instalasi Mudah. Dimensi antarmuka standar dan metode instalasi memungkinkan koneksi langsung ke sistem saluran umum, membuat instalasi cepat dan sederhana.

Kelima, pemeliharaan yang nyaman. Filter dapat diganti dari dalam ruang bersih atau dari atas langit-langit. Beberapa model memiliki desain tarik sisi atau tarik bawah untuk penggantian sederhana.

Keenam, Volume Udara yang dapat disesuaikan. Dilengkapi dengan damper kontrol volume udara, memungkinkan penyesuaian fleksibel volume udara pasokan berdasarkan persyaratan ruang bersih aktual.

Ketujuh, Kinerja Sealing yang Baik. Beberapa desain penyegelan memastikan kedap udara sistem, mencegah udara yang tidak disaring bocor ke ruang bersih melalui celah.

Kelapan, Bahan berkualitas tinggi. Perumahan terbuat dari baja berkualitas tinggi dengan perawatan permukaan canggih, menawarkan ketahanan korosi, mudah dibersihkan, penampilan estetika, dan daya tahan.

5. Spesifikasi Teknis (Standar)

Bahan perumahan: Lembar baja digulung dingin atau lembaran baja tahan karat (304 atau 316L)

Permukaan Finish: Lapisan semprot elektrostatik atau lapisan bubuk

Dimensi Standar (Lebar & kali; Tinggi & kali; Kedalaman): Berbagai ukuran standar tersedia, seperti 600 & kali; 600 & kali; 500mm, 750 & kali; 750 & kali; 500mm, 900 & kali; 600 & kali; 500mm, dan dapat disesuaikan

Jenis Filter Efisiensi Tinggi: Filter HEPA atau filter ULPA

Efisiensi Filtrasi HEPA: 99,97% atau lebih tinggi untuk partikel 0,3 mikron

Efisiensi Filtrasi ULPA: 99,999% atau lebih tinggi untuk partikel 0,12 mikron

Nilai Aliran Udara: 500 hingga 3000 meter kubik per jam (bervariasi berdasarkan ukuran dan model)

Kecepatan Wajah: 0,45 hingga 1,5 meter per detik (dapat disesuaikan)

Bahan Plat Diffuser: Paduan aluminium atau stainless steel

Damper Kontrol Volume Udara: Damper multi-daun bilah bertentangan atau damper daun tunggal

Metode penyegelan: Seal gasket atau gel seal

Suhu operasi: 0 sampai 40 derajat Celsius

Kelembaban operasi: Kurang dari 95% kelembaban relatif

Metode Instalasi: Terpasang di langit-langit

6. Klasifikasi Produk

Dengan Jenis Filter: HEPA High Efficiency Air Outlet, dilengkapi dengan filter HEPA, cocok untuk lingkungan ruang bersih konvensional. ULPA High Efficiency Air Outlet, dilengkapi dengan filter ULPA, cocok untuk persyaratan kebersihan yang lebih tinggi di atas ISO Kelas 5.

Dengan Bahan: Outlet Udara Efisiensi Tinggi Baja Karbon, perumahan terbuat dari baja digulung dingin dengan lapisan bubuk, ekonomis dan praktis. Stainless Steel Efisiensi Tinggi Outlet Udara, perumahan terbuat dari stainless steel 304 atau 316L, sangat tahan korosi, cocok untuk lingkungan lembab atau korosif.

Dengan Metode Instalasi: Jenis Pasokan Langit-langit, instalasi standar dengan udara yang disediakan ke bawah dari langit-langit. Jenis Pasokan Sisi, dipasang di dinding, cocok untuk persyaratan pola aliran udara khusus.

Dengan Jenis Diffuser: Diffuser Plate berlubang, menampilkan lubang bulat yang didistribusikan secara seragam untuk dispersi udara yang merata. Diffuser Louvered, menampilkan louver yang dapat disesuaikan untuk kontrol arah aliran udara.

Dengan Metode Sealing: Jenis Seal Gasket, menggunakan gasket penyegelan antara filter dan perumahan, biaya yang lebih rendah. Gel Seal Type, menggunakan teknologi segel gel untuk kedap udara yang unggul, cocok untuk aplikasi dengan persyaratan penyegelan yang sangat tinggi.

Dengan Isolasi: Jenis Non-Isolasi, tanpa lapisan isolasi. Jenis terisolasi, dengan lapisan isolasi di luar perumahan untuk mencegah kondensasi.

7. Daerah Aplikasi

Outlet Udara Efisiensi Tinggi banyak digunakan di berbagai lokasi dengan persyaratan kebersihan udara yang ketat.

Industri Farmasi: Digunakan dalam lokakarya produksi obat, lokakarya persiapan steril, pemurnian API dan lokakarya kemasan, laboratorium kontrol mutu, mematuhi persyaratan GMP. Outlet Udara Efisiensi Tinggi menyediakan udara bersih untuk memastikan kualitas udara selama produksi farmasi memenuhi standar yang ditentukan.

Bioteknologi dan Ilmu Kehidupan: Digunakan di laboratorium biologi, ruang budaya sel, laboratorium genetik, ruang pengujian mikrobiologi, dll., mencegah mikroorganisme dan partikel udara dari mengkontaminasi sampel eksperimen dan budaya.

Manufaktur Semikonduktor dan Elektronik: Digunakan dalam bengkel fabrikasi chip, area pengolahan wafer, bengkel produksi panel LCD, jalur perakitan komponen elektronik presisi, dll., menyediakan lingkungan udara kebersihan tinggi untuk mencegah partikel mikroskopis menyebabkan cacat pada komponen elektronik.

Rumah Sakit dan Fasilitas Medis: Digunakan di ruang operasi, ruang ICU, ruang perawatan steril, departemen pasokan steril pusat, ruang isolasi, dll. Outlet Udara Efisiensi Tinggi menyediakan udara bersih untuk mengurangi risiko infeksi rumah sakit dan melindungi pasien dan staf medis.

Pengolahan Makanan dan Minuman: Digunakan dalam bengkel kemasan makanan, jalur pengisian susu, bengkel produksi minuman, bengkel pengolahan daging, dll., mencegah mikroorganisme udara mengkontaminasi produk makanan dan memperpanjang umur simpan produk.

Instrumen presisi dan manufaktur optik: Digunakan dalam bengkel perakitan lensa, ruang kalibrasi instrumen presisi, bengkel lapisan optik, dll., menyediakan lingkungan bebas debu untuk melindungi instrumen presisi dan komponen optik dari kontaminasi.

Laboratorium dan R& D Pusat: Digunakan di laboratorium kimia, laboratorium fisika, laboratorium ilmu bahan, pusat pengujian analitis, dll., Melindungi sampel eksperimental dan instrumen presisi dari gangguan partikel udara.

Manufaktur Perangkat Medis: Digunakan dalam bengkel produksi perangkat medis, bengkel manufaktur implan, bengkel kemasan perangkat steril sekali pakai, dll., Memastikan produk tidak terkontaminasi oleh mikroorganisme selama produksi.

Produksi Kosmetik: Digunakan dalam bengkel pengisian kosmetik, bengkel emulsifikasi, bengkel kemasan, dll., mencegah mikroorganisme udara mengkontaminasi kosmetik dan memastikan kualitas dan keamanan produk.

Pusat Data dan Ruang Komputer: Digunakan di ruang server, ruang telekomunikasi, pusat kontrol, dll. Outlet Udara Efisiensi Tinggi membantu menjaga lingkungan bersih dan kontrol suhu yang diperlukan untuk operasi peralatan.

Fasilitas Perumahan Hewan: Digunakan di ruang hewan SPF, pusat hewan laboratorium, ruang operasi hewan, dll., mencegah patogen udara memasuki daerah perumahan hewan dan melindungi kesehatan hewan laboratorium.

Aerospace dan Pertahanan: Digunakan dalam lokakarya perakitan pesawat ruang angkasa, lokakarya manufaktur peralatan navigasi presisi, lokakarya pemeliharaan sistem senjata, dan aplikasi lainnya dengan persyaratan kebersihan khusus.

8. Perbandingan dengan Peralatan Ruang Bersih Lainnya

Outlet Udara Efisiensi Tinggi vs FFU: Outlet Udara Efisiensi Tinggi tidak mengandung kipas terintegrasi dan mengandalkan sistem HVAC pusat untuk daya pasokan udara. FFU memiliki kipas terbangun dan dapat beroperasi secara independen. Outlet Udara Efisiensi Tinggi cocok untuk proyek ruang bersih skala besar baru dengan investasi awal yang lebih rendah. FFU cocok untuk proyek renovasi dan aplikasi yang membutuhkan kontrol aliran udara independen.

Outlet Udara Efisiensi Tinggi vs. Kotak Filter Kipas: Kotak filter kipas biasanya mencakup kipas dan filter sebagai unit pasokan udara lengkap. Outlet Udara Efisiensi Tinggi hanya perangkat terminal dan membutuhkan kipas eksternal untuk beroperasi. Outlet Udara Efisiensi Tinggi memiliki struktur yang lebih sederhana dan biaya pemeliharaan yang lebih rendah.

Outlet Udara Efisiensi Tinggi vs. Diffuser Standar: Diffuser standar tidak memiliki kemampuan penyaringan dan hanya berfungsi untuk mendistribusikan aliran udara. Outlet Udara Efisiensi Tinggi menyediakan difusi dan penyaringan efisiensi tinggi, menjadikannya perangkat pasokan udara khusus untuk ruang bersih.

9. Panduan Pemilihan

Persyaratan kebersihan: Pilih Outlet Udara Efisiensi Tinggi yang sesuai berdasarkan kelas kebersihan ISO yang diperlukan. Untuk ISO Kelas 5 dan di atas, filter ULPA direkomendasikan. Untuk ISO Kelas 6 hingga Kelas 8, filter HEPA cocok.

Persyaratan aliran udara: Hitung total volume pasokan udara berdasarkan area ruang bersih, ketinggian, dan tingkat perubahan udara yang diperlukan. Tentukan jumlah Outlet Udara Efisiensi Tinggi yang dibutuhkan dan aliran udara nominal per outlet.

Ruang Instalasi: Ukur ketinggian plenum langit-langit dan pilih perumahan dengan ketinggian yang sesuai. Untuk ruang terbatas, pilih Outlet Udara Efisiensi Tinggi profil rendah.

Pemilihan Bahan: Untuk lingkungan kering normal, baja karbon dengan lapisan bubuk cocok. Untuk lingkungan lembab atau lokasi dengan gas korosif, pilih perumahan stainless steel.

Persyaratan penyegelan: Untuk aplikasi dengan persyaratan kedap udara yang tinggi (seperti laboratorium keamanan biologis, bengkel farmasi steril), jenis segel gel Outlet Udara Efisiensi Tinggi direkomendasikan.

Jenis Diffuser: Untuk aplikasi yang membutuhkan keseragaman aliran udara yang tinggi, pilih diffuser pelat berlubang. Untuk aplikasi yang membutuhkan arah aliran udara yang dapat disesuaikan, pilih diffuser louvered.

Kenyamanan pemeliharaan: Pertimbangkan ruang kerja yang tersedia untuk penggantian filter dan pilih model yang dapat dilayani dari dalam ruang bersih atau dari atas langit-langit.

Persyaratan kepatuhan: Industri farmasi harus memilih Outlet Udara Efisiensi Tinggi yang mematuhi persyaratan GMP, biasanya membutuhkan sertifikat bahan dan laporan uji pabrik.

10. Instalasi dan Pemeliharaan

Titik Kunci Instalasi: Sebelum instalasi, periksa apakah dimensi pembukaan langit-langit cocok dengan outlet udara. Pasang saluran pasokan di plenum langit-langit, memastikan penyegelan saluran yang baik. Masukkan perumahan Outlet Udara Efisiensi Tinggi ke dalam pembukaan langit-langit, menggunakan gasket penyegelan untuk menyegel langit-langit. Sambungkan saluran pasokan ke inlet outlet udara, menggunakan flange dan gasket penyegelan untuk memastikan koneksi bebas bocor. Pasang filter efisiensi tinggi, memastikan orientasi yang benar dan penyegelan yang tepat. Pasang pelat diffuser. Sambungkan tabung uji diferensial tekanan. Lakukan pengoperasian sistem untuk menguji volume pasokan udara dan diferensial tekanan.

Prosedur Penggantian Filter: Matikan sistem HVAC atau tutup damper outlet udara yang sesuai. Hapus pelat diffuser. Hapus filter lama dari rumah. Bersihkan kerangka pemasangan filter dan permukaan penyegelan. Pasang filter baru, memastikan gasket penyegelan dikompresi secara merata. Pasang ulang pelat diffuser. Mulailah ulang sistem dan lakukan tes kecepatan aliran udara dan diferensial tekanan. Catat tanggal penggantian filter dan pembacaan diferensial tekanan.

Pemeliharaan Harian: Secara teratur mengamati bacaan pengukur tekanan. Ketika diferensial tekanan mencapai dua kali resistensi awal, penggantian filter diperlukan. Bersihkan permukaan pelat diffuser secara teratur untuk mencegah akumulasi debu mempengaruhi distribusi aliran udara. Periksa titik penyegelan untuk kebocoran udara. Secara berkala melakukan tes kecepatan aliran udara untuk memastikan volume pasokan udara memenuhi persyaratan desain. Secara berkala melakukan tes integritas filter (pengujian bocor PAO) untuk memverifikasi tidak ada bocor filter.

Pemecahan Masalah Umum: Jika volume pasokan udara tidak cukup, periksa apakah damper kontrol volume udara sepenuhnya terbuka, apakah filter tersumbat, atau apakah saluran pasokan bocor. Jika pasokan udara tidak rata, periksa apakah pelat diffuser tersumbat atau tidak diratakan dengan benar. Jika perbedaan tekanan terlalu tinggi, filter tersumbat dan memerlukan penggantian. Jika kondensasi terjadi pada perumahan, periksa apakah lapisan isolasi utuh atau apakah suhu udara pasokan terlalu rendah.
